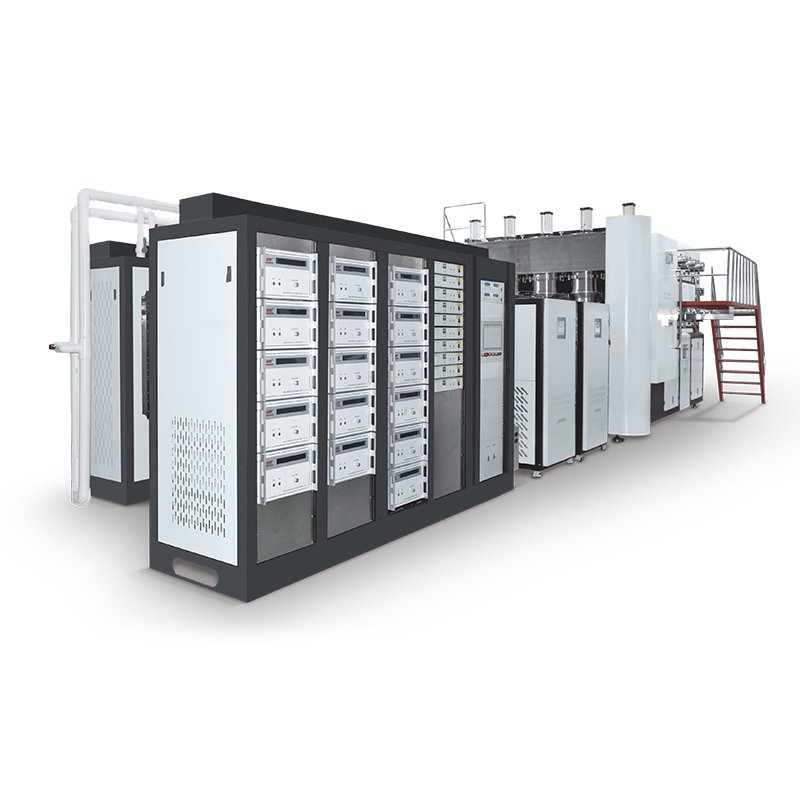

PVD Cuivre en cuivre et aluminium Équipement de revêtement d'enroulement

1. Structure et fonction de base de l'équipement d'enroulement en feuille de cuivre et en aluminium
PVD Cuivre en cuivre et aluminium Équipement de revêtement d'enroulement est essentiel pour la production précise et efficace de rouleaux de feuille de haute qualité, et chez Hongtian Technology Co., Ltd., nous nous spécialisons dans la conception et la fabrication de ces systèmes. L'équipement est structuré pour assurer le transport, la coupe et l'enroulement en douceur des matériaux de cuivre et d'aluminium en rouleaux compacts. La structure de base de cet équipement comprend des composants clés tels que la structure de transport, l'enroulement et les composants de réglage, et le système de contrôle qui travaille ensemble pour maintenir la stabilité et la précision du processus d'enroulement.
La structure de transport est cruciale pour le fonctionnement en douceur de l'équipement, car il est responsable du déplacement de la feuille dans le système. À l'extrémité alimentaire du système, le papier d'aluminium en cuivre ou en aluminium est chargé sur la plate-forme de transport via un port d'alimentation. La plate-forme de transport a généralement un siège fixe d'un côté, avec une plaque de pince mobile pour fixer le papier d'aluminium au fur et à mesure qu'il se déplace. Cette plaque de pince est fixée à un arbre de connexion qui est entraîné par un moteur, permettant à la feuille de se déplacer de manière cohérente dans le système. La plate-forme de transport garantit que la feuille est alignée et maintenue tendue, ce qui est essentiel pour maintenir la qualité et empêcher les rides ou les désalignements pendant l'enroulement.
Les composants d'enroulement et de réglage sont essentiels pour assurer l'alignement approprié de la feuille car il est enroulé sur le rouleau. Ces composants comprennent des plaques de pression qui appuyent sur le papier d'aluminium, en le gardant en place. Lorsqu'il y a un écart dans la position de la feuille, le système utilise un rail coulissant et un mécanisme de bloc coulissant pour ajuster automatiquement l'alignement. Un déflecteur garantit que le papier d'aluminium reste droit pendant l'enroulement. Ce système de réglage garantit que le produit final est enroulé étroitement et uniformément, empêchant les défauts dans les rouleaux de papier d'aluminium qui pourraient autrement se produire d'un désalignement ou d'une tension inégale.
Chez Hongtian Technology Co., Ltd., nous sommes très fiers de l'ingénierie avancée et de la précision de notre équipement d'enroulement en feuille de cuivre et d'aluminium. En intégrant les technologies de pointe et les principes de conception japonais éprouvés, nous fournissons des solutions qui améliorent l'efficacité et la précision des processus d'enroulement en aluminium. Cela garantit que les fabricants peuvent répondre à des normes de production élevées, produisant des rouleaux de fleuret en cuivre et en aluminium impeccables pour diverses industries, y compris les applications d'électronique et de stockage d'énergie.

2. Utilisation de l'équipement: amélioration de l'efficacité et de la qualité du produit
L'équipement d'enroulement pour la feuille de cuivre et le papier d'aluminium joue un rôle central dans l'assurance de production efficace et de produits finaux de haute qualité. Chez Hongtian Technology Co., Ltd., nous nous spécialisons dans le développement de machines de pointe qui non seulement rationalisent la production, mais améliorant également la qualité globale des rouleaux de papier d'aluminium. Ces machines sont conçues pour gérer les complexités de l'enroulement en feuille, résoudre des problèmes tels que la déviation en feuille, le contrôle des tensions et la prévention des dommages causés par les matériaux pendant l'enroulement.
En termes de production et de traitement, notre équipement garantit que les feuilles de cuivre et d'aluminium sont enroulées dans des rouleaux avec des dimensions précises et une qualité uniforme. Le processus commence par la coupe du papier d'aluminium brut en bandes de la largeur souhaitée à l'aide d'une machine à trancher de précision CNC à haute vitesse à grande vitesse. Une fois le matériau coupé, il est introduit dans le système d'enroulement, où le papier d'aluminium est enroulé sur des rouleaux. La structure de transport assure un mouvement en douceur du matériau, tandis que l'enroulement et les composants de réglage maintiennent l'alignement correct tout au long du processus.
Un avantage clé de cet équipement est sa capacité à prévenir la feuille de fleuret en cuivre ou en aluminium pendant l'enroulement. Sans tension et alignement appropriés, le papier d'aluminium peut devenir mal aligné, entraînant des rouleaux inégaux ou vaguement enroulés. Notre équipement utilise des mécanismes avancés de rail de glissement et de blocs coulissants, associés à des plaques de pression et des chicanes, pour corriger automatiquement tout désalignement et s'assurer que la feuille est enroulée de manière cohérente et contrôlée. Cette capacité améliore considérablement l'efficacité du processus de suppression en empêchant les erreurs qui pourraient entraîner des déchets ou des défauts.
En veillant à ce que le papier d'aluminium soit enroulé correctement, notre équipement contribue également à la prévention des dommages causés par la feuille. Les feuilles de cuivre et d'aluminium sont des matériaux délicats, et un enroulement inapproprié peut entraîner un écrasement, des rides ou d'autres formes de dommages. En fournissant un contrôle précis sur la tension et l'alignement, l'équipement minimise le risque de ces problèmes, résultant en des produits finis de meilleure qualité. Ceci est particulièrement important dans les industries telles que l'électronique et le stockage d'énergie, où la qualité de la feuille est essentielle aux performances du produit final.

3. Paramètres techniques et spécifications pour des performances optimisées
Pour s'assurer que le PVD Cuivre en cuivre et aluminium Équipement de revêtement d'enroulement répond aux besoins spécifiques des fabricants, il est essentiel de considérer les paramètres techniques et les spécifications de l'équipement. Chez Hongtian Technology Co., Ltd., nous avons développé des systèmes d'enroulement avancés qui offrent des performances et une polyvalence exceptionnelles, adaptées pour répondre aux exigences de l'environnement de production moderne.
Les spécifications techniques de notre machine à trancher de précision CNC à haute vitesse à grande vitesse sont conçues pour fournir des performances robustes et efficaces. L'équipement a des dimensions externes de 2170x1080x980 mm, avec un poids total de 3 tonnes. Le moteur principal pèse environ 3000 kg, tandis que la boîte de commande ajoute 100 kg supplémentaires au poids total. Ces spécifications rendent la machine compacte mais suffisamment puissante pour gérer les cycles de production à grande échelle tout en maintenant la précision et la stabilité.
L'équipement est également conçu pour accueillir une large gamme de matières premières et de produits finis. Le diamètre maximum du rouleau de matière première est de 900 mm et la largeur maximale est de 500 mm, ce qui lui permet de gérer de grands rouleaux de cuivre ou d'aluminium. Le diamètre intérieur du rouleau peut varier de 50 mm à 90 mm, garantissant la flexibilité des types de matériaux qui peuvent être traités. Une fois la matière première traitée, la machine peut produire des rouleaux de papier d'aluminium finis avec une largeur minimale de 20 mm et un diamètre extérieur maximum de 600 mm. Cette polyvalence rend l'équipement adapté à divers besoins de production, des petites à des opérations à grande échelle.
L'une des caractéristiques les plus importantes de notre équipement est ses capacités de coupe et d'enroulement. La vitesse de coupe peut être ajustée entre 0 et 150 mètres par minute, ce qui le rend adapté à la fois pour les séries de production à grande vitesse et les applications de coupe de précision. L'équipement est capable de gérer jusqu'à 20 bandes de coupe à la fois, ce qui augmente le débit de la ligne de production. Les arbres d'enroulement ont un diamètre de 75 mm, garantissant que la feuille est enroulée uniformément et étroitement sur le rouleau. Cette conception avancée garantit que l'équipement peut répondre aux normes élevées requises dans des industries comme l'électronique, où la précision et la qualité sont paramount.
