Conseil de substrat en céramique semi-conducteur équipement de revêtement haut de gamme

Semi-conducteur du substrat de substrat de l'équipement description

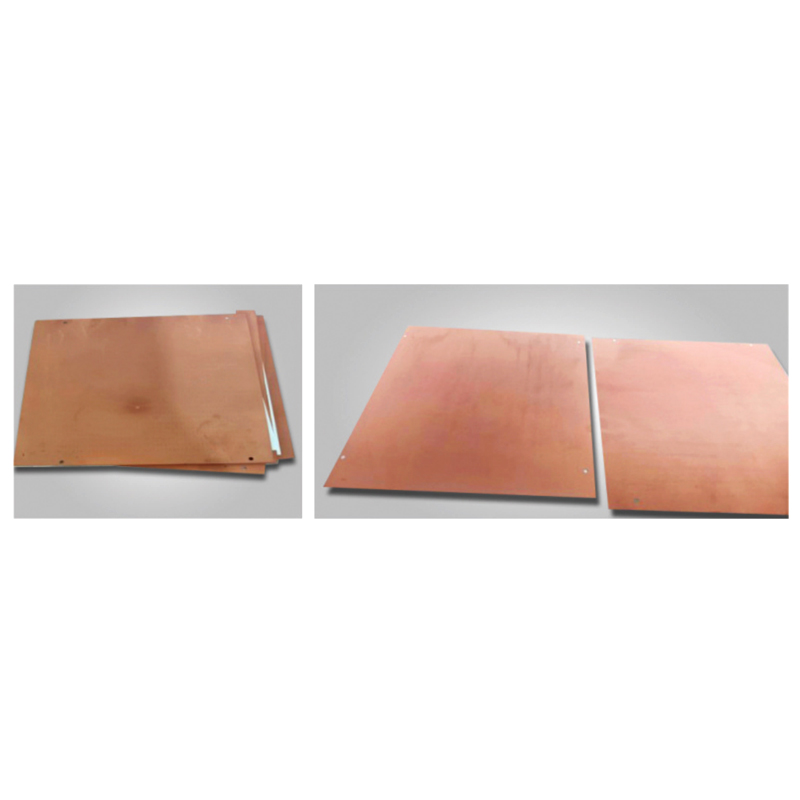

Principe: Injectez une petite quantité de gaz argon dans un récipient de champ électrique haute tension à vide à vide élevé pour ioniser le gaz argon et générer un flux d'argon, qui est dirigé vers le matériau cible (lié à la préparation de la couche composite de métal cuivre dans la technologie de traitement du substrat en céramique DPC). Il s'agit d'une étape dans le processus de technologie de traitement du substrat en céramique DPC. Bien qu'il ne soit pas directement décrit comme spécifiquement pour l'équipement de revêtement de substrat céramique semi-conducteur, il appartient au principe de l'équipement qui peut être impliqué dans le processus de métallisation du substrat en céramique et peut être utilisé comme référence. Le but est de pulvériser et de lier une couche composite en métal cuivre sur un substrat en céramique, qui est la base de processus ultérieurs tels que la fabrication de circuits.
Fonction dans le processus: Placer une couche composite métallique sur le substrat en céramique est un pré-processus important pour la production de circuits ultérieurs et d'autres processus de substrat en céramique DPC. Grâce à cette méthode, le substrat en céramique peut avoir une meilleure conductivité et d'autres propriétés, répondant aux besoins des semi-conducteurs et autres champs.

Paramètre du produit

Modèle d'équipement: HX1314-4MF

Taille de l'équipement: φ1300 * H1400

KOTA Technology Limited Company

À propos de nous

KOTA Technology Limited Company a été créé en 2012, avec un capital enregistré de 10 millions de yuan, est une entreprise nationale de haute technologie.
Basée à Shanghai, en Chine, la société possède un certain nombre de filiales en propriété exclusive et détenue à Nantong, Yancheng et dans d'autres endroits de la province du Jiangsu, et a établi des centres de R&D en Chine et au Japon pour mettre en place le marché mondial. À l'heure actuelle, la société est devenue un nouveau fabricant d'équipements d'énergie à l'énergie bien connue et est une entreprise dans le domaine de l'équipement de papier d'aluminium en cuivre au lithium dans le pays. L'équipe technique de base de la société dirigée par M. Matsuda Mitsuya à Nagoya, au Japon, se concentre sur le développement et l'intégration des équipements de fabrication haut de gamme et du système d'automatisation dans le domaine des équipements électromécaniques de haute précision. Grâce à l'introduction de concepts de technologie de pointe japonaise et de conception et à l'importation de pièces de précision originales du Japon, les différents produits d'équipement produits par la société sont devenus des références de l'industrie.

Honneur

  • honneur
    Certificat de brevet
  • honneur
    Certificat de brevet
  • honneur
    Certificat de brevet
  • honneur
    Certificat de brevet
  • honneur
    Certificat de brevet
  • honneur
    Certificat de brevet
  • honneur
    Certificat de brevet
  • honneur
    Certificat de brevet

Nouvelles

Contactez-nous maintenant

Connaissances de l'industrie

1. Pourquoi l'équipement de revêtement de substrat en céramique semi-conducteur est-il essentiel pour la production de circuits avancés?
Équipement de revêtement de substrat en céramique semi-conducteur est au cœur de la fabrication moderne des semi-conducteurs, jouant un rôle central dans l'amélioration des performances et de la fiabilité des substrats en céramique utilisés dans les appareils électroniques. Le processus d'application d'une couche composite métallique, généralement du cuivre, au substrat en céramique est crucial pour préparer des substrats qui peuvent prendre en charge les circuits complexes et répondre aux exigences de conductivité strictes des dispositifs semi-conducteurs. Ce revêtement sert de base à des étapes suivantes, telles que la fabrication de circuits, garantissant que le substrat en céramique fournit la conductivité électrique et la stabilité thermique nécessaires aux performances de l'appareil.
Hongtian Technology Co., Ltd., leader de l'équipement de revêtement de substrat en céramique semi-conducteur haut de gamme, s'engage à fournir des solutions avancées et personnalisées pour les fabricants de l'industrie des semi-conducteurs. En nous concentrant sur la fabrication intelligente et l'assurance de processus, nous nous efforçons de répondre aux besoins spécifiques de nos clients en livrant des produits qui soutiennent la création de composants semi-conducteurs haute performance.
Notre équipement de revêtement de substrat en céramique semi-conducteur assure une précision, une cohérence et une efficacité élevées dans le processus de pulvérisation. En introduisant le gaz argon dans un récipient scellé à vacuum élevé et en l'ionisant pour générer un flux d'ions argon, nous permettons à une couche composite métallique lisse et uniforme de se lier avec le substrat céramique. Cette liaison est essentielle pour garantir que les substrats en céramique peuvent gérer les circuits complexes qui forment l'épine dorsale de la technologie des semi-conducteurs. Les revêtements résultants améliorent la conductivité et la durabilité des substrats, ce qui les rend adaptés à une utilisation dans des applications très exigeantes, telles que les micropuces, la technologie LED et les dispositifs d'alimentation.
Chez Hongtian Technology Co., Ltd., nous comprenons le rôle essentiel que jouent que les substrats en céramique semi-conducteurs dans la performance des appareils électroniques. Notre équipement avancé est conçu pour répondre aux exigences précises de cette industrie, offrant aux fabricants les outils dont ils ont besoin pour créer des produits de haute qualité qui fonctionnent de manière fiable dans les conditions les plus difficiles. En investissant dans un équipement de revêtement de substrat en céramique semi-conducteur haut de gamme, nos clients sont mieux équipés pour rester en tête sur un marché concurrentiel tout en garantissant la production de composants durables et durables.

2.Comment le processus de revêtement fonctionne-t-il pour atteindre la précision et la qualité?
Le processus de revêtement utilisé dans la production de substrat en céramique semi-conducteur est hautement spécialisé et nécessite une technologie de pointe pour garantir des performances optimales. Chez Hongtian Technology Co., Ltd., notre équipement de revêtement utilise un conteneur scellé à vacuum élevé, dans lequel le gaz argon est introduit et ionisé pour générer des ions argon. Ces ions sont ensuite dirigés vers un matériau cible, généralement le cuivre, qui forme une couche composite métallique mince à la surface du substrat céramique. Cette couche est la première étape de la préparation du substrat pour la fabrication ultérieure de circuits électroniques.
Notre équipement est conçu pour fournir le plus haut niveau de précision dans ce processus, garantissant que la couche composite métallique est uniformément appliquée et que la liaison entre le métal et la céramique est forte et durable. La technique de pulvérisation des ions argon utilisées dans notre équipement permet un contrôle fin de l'épaisseur et de la qualité du revêtement métallique, ce qui est essentiel pour atteindre les propriétés de conductivité et de gestion thermique nécessaires requises par les dispositifs de semi-conducteurs.
La précision de ce processus de revêtement est essentielle pour garantir que les substrats en céramique peuvent résister aux demandes électriques et aux contraintes thermiques qu'ils rencontreront dans leurs applications finales. Un revêtement médiocre ou inégal pourrait entraîner des défauts, une mauvaise performance ou même une défaillance de la composante finale de semi-conducteurs. C'est pourquoi Hongtian Technology Co., Ltd. met l'accent sur la personnalisation haut de gamme et la fabrication intelligente pour répondre aux besoins spécifiques de chaque client, garantissant que les substrats en céramique sont enduits de normes de qualité la plus élevée.
Notre équipement intègre les technologies d'assurance de processus qui permettent aux fabricants de surveiller et de contrôler tous les aspects du processus de revêtement. De l'introduction du gaz argon à l'application de la couche composite métallique, chaque étape est soigneusement régulée pour maintenir la cohérence et la précision. Ce niveau de contrôle est essentiel pour la production de substrats de haute qualité qui soutiendront la création de dispositifs semi-conducteurs fiables et durables. En tirant parti de notre expertise et de notre technologie de pointe, nos clients peuvent être assurés qu'ils utilisent le meilleur équipement disponible pour le processus de revêtement de substrat semi-conducteur.

3. Quels sont les principaux avantages de l'utilisation d'un équipement de revêtement haut de gamme dans la production de semi-conducteurs?
Haut de gamme équipement de revêtement de substrat en céramique semi-conducteur Offre une gamme d'avantages qui sont cruciaux pour les fabricants visant à rester compétitifs dans l'industrie des semi-conducteurs en évolution rapide. Chez Hongtian Technology Co., Ltd., nous nous engageons à fournir des solutions intelligentes et hautes performances qui aident nos clients à atteindre une plus grande efficacité, précision et fiabilité dans leurs processus de fabrication.
L'un des principaux avantages de l'utilisation d'un équipement de revêtement haut de gamme est la capacité d'obtenir une couche composite métallique uniforme de haute qualité sur le substrat en céramique. Cette uniformité est essentielle pour s'assurer que le substrat a la conductivité électrique et les propriétés thermiques nécessaires nécessaires à la création de circuits semi-conducteurs.
Un autre avantage clé est l'efficacité et la vitesse accrues du processus de revêtement. L'équipement de Hongtian Technology Co., Ltd. est conçu pour optimiser le processus de pulvérisation, réduisant les temps d'arrêt et l'augmentation du débit sans sacrifier la qualité. Nos systèmes de fabrication intelligents intègrent des technologies de contrôle des processus avancées qui permettent une surveillance et des ajustements en temps réel, garantissant que le processus de revêtement fonctionne à une efficacité maximale.
La fiabilité et la durabilité des revêtements produites par des équipements haut de gamme sont également des avantages importants. La liaison forte et cohérente entre le composite métallique et le substrat céramique aide à améliorer les performances à long terme des dispositifs semi-conducteurs qui reposent sur ces substrats. Avec notre équipement, les fabricants peuvent produire des substrats en céramique qui fonctionnent bien sous des charges électriques élevées, des températures élevées et d'autres conditions exigeantes.
